Terminale a Botte Cappello Fumaiolo Tondo In Acciaio Inox Vari Ø
Il Terminale a Botte doppia parete intercapedine mm 10, rappresenta l'elemento che si installa alla sommità di un Sistema Camino, secondo quanto previsto dalla Norma UNI EN 1856-1.
Grazie alla sua particolare architettura evita l'ingresso delle acque meteoriche e garantisce il libero deflusso dei fumi, anche in caso di installazione in zone particolarmente ventilate.
Caratteristiche
- Parete Interna: Acciaio INOX 316 BA spessore mm 0.5 (EN 1.4404 - L50050)
- Parete Esterna: Acciaio INOX 304 BA spessore mm 0.5 (EN 1.4301 - L20050)
- Intercapedine mm 10 non coibentata.
Saldatura:
Con processo TIG, per fusione di lembi contigui senza apporto di materiale.
Bicchieratura:
Stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2.
Accessori:
Guarnizione siliconica a triplo labbro (EN 14241-1) per garantire la tenuta del giunto
Fascetta coprigiunto o fascetta di bloccaggio, per bloccare il giunto e garantire continuità al sistema.
Espulsione dei prodotti derivati dalla combustione, di apparecchi alimentati a gas metano, gasolio, pellet e legna.
Particolarmente indicato per generatori a condensazione e comunque per sistemi che lavorano a basse temperature.
Per la designazione del Sistema Camino secondo la Norma UNI EN 1856-1 è ammesso:
Funzionamento: a secco (D) o umido (W).
Pressioni: Positive (P1 = 200 Pa), Negative (N1 = 40 Pa).
Temperature di Esercizio: ≤ 160 °C con guarnizione siliconica e P1 = 200 Pa; ≤ 400°C senza guarnizione siliconica e N1 = 40 Pa.

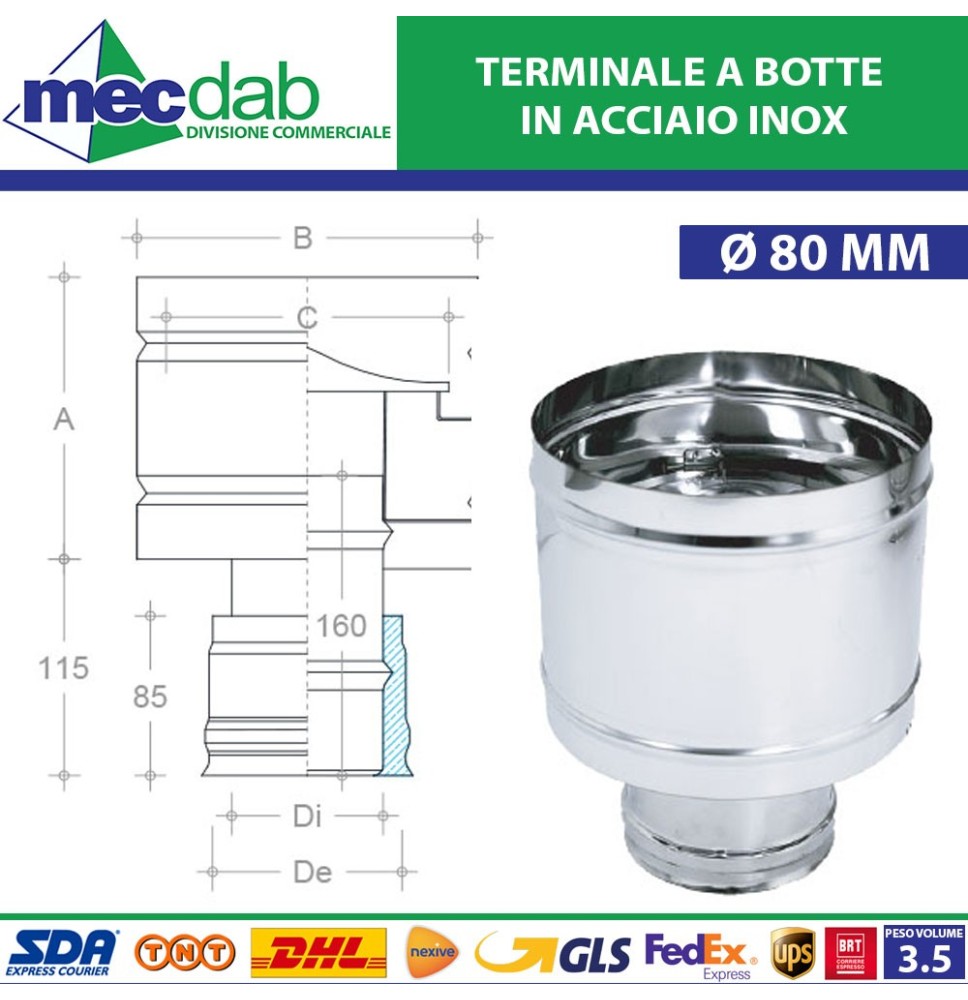

Di | De | A | B | C | Cf |
80 | 100 | 150 | 180 | 150 | 1 |
100 | 120 | 165 | 200 | 150 | 1 |
120 | 140 | 165 | 230 | 180 | 1 |
